Kas yra NFC žyma?
Tikriausiai pastaruoju metu restoranuose matėte tuos mažus lipdukus. Kinijoje sakoma „Tap to Order“. Palaikote telefoną prieš jį, pasirodo meniu, užsisakote maisto. Nėra programos atsisiuntimo. Nėra QR kodo nuskaitymo. Tai yra NFC.
NFC žymaiš esmės yra pasyvus RF lustas su antena. Viduje nėra baterijos. Jūsų telefono elektromagnetinis laukas jį įjungia, kai pakankamai arti. Lustas atsibunda, siunčia atgal visus saugomus duomenis ir viskas atliekama per mažiau nei 100 milisekundžių.
Dauguma žmonių klysta
NFC yra RFID. Tiksliau, tai aukšto-dažnio RFID, kurio dažnis yra 13,56 MHz, su kai kuriomis papildomomis funkcijomis. Kai kas nors klausia, ar naudoti NFC ar RFID, jie užduoda neteisingą klausimą. Tikrasis klausimas yra tai, kuri dažnių juosta tinka naudoti.
UHF RFID
860–960 MHz UHF RFID gali nuskaityti tūkstančius žymų iš metrų atstumu. Puikiai tinka sandėlio inventoriui. „Zara“ tai daro 6 000 parduotuvių. Tačiau jūsų telefonas negali nuskaityti UHF žymų. Jums reikia specialios aparatūros.
NFC
NFC veikia su telefonais. Daugiau nei 94 % 2024 m. išsiųstų išmaniųjų telefonų turi integruotą NFC. Tai ir yra esmė. Klientams skirtos{5}}programos, kuriose norite, kad žmonės sąveikautų naudodami įrenginius, kuriuos jie jau turi.
Leiskite man paaiškinti, kaip iš tikrųjų veikia galios perdavimas
Štai čia jis tampa įdomus inžineriniu požiūriu.

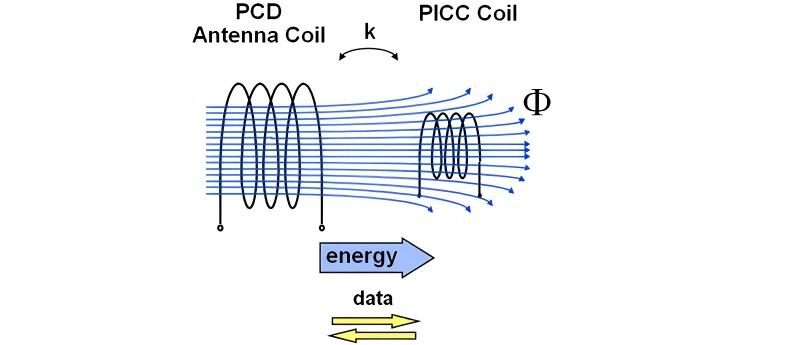

NFC veikia 13,56 MHz dažniu, o tai suteikia jums maždaug 22 metrų bangos ilgį. Bendravimas vyksta gal per 5 centimetrus. Tai kur kas trumpesnis nei vienas bangos ilgis, todėl esate tvirtai artimo-lauko srityje. Pamirškite apie elektromagnetinių bangų sklidimą. Čia svarbu magnetinio lauko jungtis tarp dviejų ritių, veikiančių kaip oro{8}}gyslinis transformatorius.

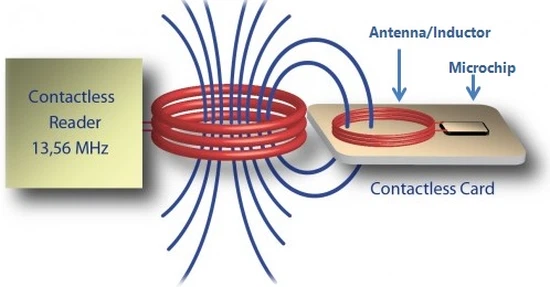

Telefono antena sukuria kintamąjį magnetinį lauką. Žymės antena yra tame lauke. Keičiant magnetinį srautą per žymos ritę, atsiranda įtampa. Mikroschemos lygintuvo grandinė konvertuoja kintamą į nuolatinę srovę. Lustas įsijungia.
Energijos derlius
NXP teigia, kad šio proceso metu jų lustai gali surinkti apie 15 milivatų. Pakanka paleisti logiką ir skaityti / įrašyti į atmintį.
Apkrovos moduliavimas
Duomenys grįžta atgal per apkrovos moduliavimą. Žyma keičia savo antenos varžą, kuri sukuria telefono antenos dabartinės bangos formos bangavimą. Telefonas iššifruoja tuos bangavimus. Standartinis greitis yra 106 kbps. Kai kurie lustai pasiekia 848 kbps.
Lustų atranka yra ta vieta, kur projektai pasiseka arba nepavyksta
Noriu tam skirti šiek tiek laiko, nes mačiau, kad per daug projektų pasirenka netinkamą lustą.
NFC forumas apibrėžia žymų tipus. 1 tipas buvo pašalintas 2021 m. 3 tipas yra FeliCa, kuris svarbus tik Japonijoje. 5 tipas skirtas nuskaityti toli- iki 1,5 metro, tačiau saugumas yra elementarus. Daugeliui vartotojų programų pasirenkate 2 ir 4 tipą.
2 tipas: Darbinis arklys
NTAG213, NTAG215, NTAG216
2 tipas reiškia NTAG seriją iš NXP. NTAG213, NTAG215, NTAG216. Ta pati lustų šeima, tik skirtingi atminties dydžiai.
Atminties realybė
Štai ko jums niekas nesakys, kol atidžiai perskaitysite duomenų lapą. Atmintis suskirstyta į 4 baitų puslapius. Iš viso NTAG213 yra 45 puslapiai. Bet jūs negalite jų visų naudoti. Puslapiai nuo 0 iki 2 yra gamintojo duomenys ir UID. 3 puslapis yra pajėgumų konteineris. 4–39 puslapiai yra vartotojo atmintis. Tai reiškia, kad 36 puslapiai ir 4 baitai atitinka 144 baitus, į kuriuos iš tikrųjų galite rašyti.
888 baitai, reklamuojami NTAG216? Tas pats pasiūlymas{2}} iš viso puslapių, bet atėmus pridėtines išlaidas gausite 222 tinkamus puslapius po 4 baitus.
Pagrindinis saugumas
Apsauga slaptažodžiu naudoja AUTH0 registrą, kad nustatytų, kuriam puslapio adresui reikia autentifikavimo. Nustatykite jį į FFh ir apsauga bus išjungta. Nustatykite jį žemesnę ir kiekvienai prieigai virš šio puslapio pirmiausia reikia 32 bitų slaptažodžio. Taip pat yra AUTHLIM, kuris užrakina lustą po per daug klaidingų bandymų. Konfigūruojamas nuo 0 iki 7 bandymų.
NFC skaitiklis iš tikrųjų yra naudingas anti-klonavimo. 24-bitų skaitikliui, kuris automatiškai- didėja kiekvieną kartą sėkmingai nuskaitant. Galite atspindėti šią reikšmę į savo NDEF URL, kad vidiniai serveriai matytų slenkantį skaičių. Jei kas nors klonuoja jūsų žymą, skaitiklis neatitiks to, ko tikisi serveris.
Vienas dalykas, kuris mums įkando pernai įgyvendinant projektą. Klientas norėjo NTAG216, kad būtų „viršutinis“. Faktinė naudingoji apkrova buvo 70 baitų. Galėjai naudoti NTAG213 už pusę kainos. Tačiau tikroji problema buvo antenos dydis. Didesniems atminties lustams nereikia didesnių antenų, bet mes nustatėme fiziškai didesnį žymos formatą, tikėdamiesi užpildyti erdvę. Baigėsi nereikalingomis MK išlaidomis ir atsargų komplikacijomis. Pirmiausia patikrinkite faktinius duomenų reikalavimus.
4 tipas yra kitokia architektūra
NTAG424 DNR čia yra flagmanas. Common Criteria EAL4 sertifikuota. Naudoja ISO 7816-4 failų sistemos struktūrą, o ne plokščio puslapio atmintį{5}} baitų, sutvarkytų kaip pajėgumų konteineris ir NDEF failas bei patentuotas failas.
Saugumo modelis yra visiškai kitoks. AES-128 šifravimas. LRP režimas, skirtas šoninio-kanalo atakoms. Trys-pereina abipusis autentifikavimas. SUN pranešimų autentifikavimas generuoja vienkartinius URL su CMAC parašais. Kiekvienas bakstelėjimas sukuria unikalų kriptografinį prieigos raktą.
Prabangus naudojimas
Prabangūs prekių ženklai tuo labai naudojasi. LVMH, „Prada“, „Cartier“ 2021 m. sudarė „Aura“ konsorciumą gaminių autentifikavimui. Pagal jų svetainę 2025 m. užregistruota daugiau nei 70 milijonų produktų. Pranešama, kad „Louis Vuitton“ skundų dėl klastočių sumažėjo 30 proc. Negalėjau patvirtinti to konkretaus skaičiaus iš pirminių šaltinių, todėl priimkite jį taip, kaip pranešta.
Ištvermė
NTAG424 DNR rašymo ištvermė yra 200 000 ciklų, palyginti su 100 000 NTAG21x. Duomenų saugojimas yra 50 metų, palyginti su 10 metų. Tai svarbu pramoninėms reikmėms, kur žymos dažnai perrašomos.
Architektūra
ISO 7816-4 failų sistema. SUN pranešimų autentifikavimas. Trijų važiavimų abipusis autentifikavimas. Unikalus kriptografinis prieigos raktas vienam bakstelėjimui.
Metalo problema
Tai iškyla nuolat. Kažkas nori uždėti NFC žymas ant metalo gaminių ir nustato, kad jos neveikia.
Kas atsitinka, metalas veikia kaip laidininkas besikeičiančiame magnetiniame lauke. Faradėjaus dėsnis. Sūkurinės srovės susidaro metalo viduje ir sukuria priešingą magnetinį lauką pagal Lenco dėsnį. Jūsų antenos induktyvumas krenta. Q-faktoriaus bakai. Rezonansinis dažnis pasislenka nuo 13,56 MHz. Skaitymo atstumas iš esmės siekia nulį.
Standartinis sprendimas yra ferito lakštas tarp antenos ir metalo. Feritas sugeria ir nukreipia magnetinį srautą. Atkuriate tam tikrą induktyvumą ir antena vėl pradeda veikti.
ĮSPĖJIMAS
Tačiau čia yra tai, ko gaminių lapuose neakcentuoja. Feritas padeda, bet vis tiek turite iš naujo{1}}suderinti atitinkamą tinklą. Viename projekte, kuriame dirbome, aptikimo atstumas sumažėjo nuo 80 mm ant plastiko iki 30 mm su feritu ant metalo. Iš naujo-suderinę varžą, grįžome iki 61 mm. Ne toks geras kaip plastikas, bet funkcionalus.
Jei projektuojate metalinei aplinkai, skirkite laiko pasikartojančiam derinimo koregavimui. Jums reikės VNA arba bent jau LCR matuoklio. NXP turi antenos projektavimo įrankį, tačiau išvesties reikšmės yra atskaitos taškai, o ne galutiniai atsakymai.
Telefonų suderinamumo realybė
Android ekosistema
„Android“ nuo pirmųjų dienų buvo draugiškas NFC. 4.4 versijos „Android“ HCE leidžia programoms emuliuoti korteles be saugaus elemento aparatinės įrangos. Skaitymas / rašymas veikia iš esmės bet kuriame „Android“ telefone su NFC.
„Apple Lag“.
„Apple“ buvo problema daugelį metų. „iPhone 6“ turėjo NFC 2014 m., tačiau jis buvo užrakintas „Apple Pay“. „iOS 11“ 2017 m. leido nuskaityti NDEF duomenis. „iOS 13“ pridėjo rašymą. Vis dar apsiribojama senesnių įrenginių pirmajame plane.
Posūkio taškas (2024 m.)
2024 m. rugpjūčio mėn. „Apple“ paskelbė atverianti NFC lusto prieigą trečiųjų šalių kūrėjams, pradedant nuo 18.1 versijos „iOS“. Tai reikšminga. Bankai ir mažmenininkai dabar gali kurti savo mokėjimo programas. Pirmoji banga apima JAV, JK, Japoniją, Australiją ir keletą kitų šalių.
Praktiškai tai reiškia, kad pagaliau galite manyti, kad dauguma vartotojų gali bakstelėti NFC žymas, nepaisant telefono platformos. Prieš dvejus metus turėjome paaiškinti „iOS“ apribojimus kiekvienam projektui. Tas pokalbis dažniausiai baigtas.
Greita pastaba apie standartus
ISO/IEC 14443
ISO/IEC 14443 apima bekontaktes intelektualiąsias korteles. A ir B tipo moduliavimo schemos. Tai yra 2 ir 4 tipo žymų pagrindas.
ISO/IEC 18092
ISO/IEC 18092 yra NFCIP-1, įrenginio ryšio protokolas. Dabartinė versija yra 2023 m.
ISO/IEC 15693
ISO/IEC 15693 yra kaimynystės kortelės, kuriomis remiasi 5 tipas.
NFC forumas
Be jų, NFC forumas skelbia įgyvendinimo specifikacijas. Žymos tipo apibrėžimai, NDEF formatas, įrašų tipai. Viskas pasiekiama adresu nfc-forum.org.
15 leidimas buvo išleistas 2025 m. birželio mėn., o sertifikuotas ryšio atstumas buvo padidintas nuo 0,5 cm iki 2 cm. Padaro lygiavimą mažiau sudėtingą.
Taigi, kas yra NFC žyma
Pasyvus RF įrenginys. Maitinamas 13,56 MHz elektromagnetine jungtimi. Saugo duomenis standartizuotu NDEF formatu. Galima skaityti bet kuriuo išmaniuoju telefonu, kuriame įgalinta NFC{4}}. Atmintis svyruoja nuo dešimčių baitų iki beveik kilobaito, priklausomai nuo lusto. Saugumas svyruoja nuo pagrindinės apsaugos slaptažodžiu iki AES-128 su kriptografiniu autentifikavimu.
Rinkitės 2 tipą NTAG21x, kai naudojate- jautrias vartotojų programas. Pasirinkite 4 tipo NTAG424 DNR, kai jums reikia tikro saugumo. Atsižvelgti į metalo trukdžius mechaninei konstrukcijai. Išbandykite tikrus tikslinius telefonus, o ne tik kūrėjų plokštės.
Tokia yra praktinė santrauka.
