RFID žymos: strateginis pagrindas, skatinantis tvarios gamybos ateitį



Kodėl „Strateginis branduolys“ nėra rinkodaros kalba?



Kai „Deloitte“ neseniai apklausė vartotojus, jie nustatė, kad beveik 60 proc. pirkėjų pirkimo elgseną pakeitė būtent dėl ​​klimato problemų. 34 proc. Šie duomenys yra svarbūs, nes jie paaiškina, kodėl tokie prekių ženklai kaip „Zara“, „Decathlon“ ir „Nike“ nebelaiko RFID kaip inventoriaus įrankio. Jie tai traktuoja kaip infrastruktūrą, skirtą tvarumo teiginiams įrodyti klientams, kurie vis dažniau reikalauja įrodymų.



Zara skaičiai gana aiškiai pasakoja istoriją. Visiškai įdiegus RFID 2 parduotuvėse, 200+:



Zara diegimo rezultatai



Kas pasikeitė	Kiek
Perteklinių atsargų mažinimas	400 milijonų dolerių
Perteklinių atsargų sumažėjimas	19%
Metinis pelno padidėjimas, priskiriamas RFID	7.5%
Gamybos ciklo laikas	Nuo 3 savaičių iki 10 dienų
Atsargų skaičiavimo personalas	40 žmonių × 5 valandos → 10 žmonių × 2,5 valandos



(impinj.com)



Pažiūrėkite į tą gamybos ciklo suspaudimą. Nuo trijų savaičių iki dešimties dienų. Tai nėra greitesnis elementų nuskaitymas. Tai susiję su tikslių paklausos duomenų turėjimu, kad negamintumėte produktų spekuliatyviai. Mados pramonė kasmet pagamina 150 milijardų drabužių ir 30 % jų niekada neparduodami. Devyniasdešimt-du milijonai tonų tekstilės atliekų per metus. 163 milijardų dolerių vertės atsargos buvo išmestos, nes kažkas neteisingai atspėjo, ko klientai norės.



RFID nepanaikina spėlionių. Tačiau dėl to spėjimas yra daug labiau informuotas.



Techninė realybė, kuri formuoja sprendimus dėl tiekimo



Tikriausiai 40 % laiko praleidžiu aiškindamas pirkimų vadybininkams, kodėl žyma, kurią jie rado internete už 0,03 USD, neveiks jų programoje. Vien dažnio pasirinkimas lemia sėkmę ar nesėkmę.



UHF žymos (860–960 MHz) dominuoja tiekimo grandinės programose, nes jos nuskaitomos per atstumą, iki 12 metrų, ir vienu metu gali apdoroti 200 žymų. Puikiai tinka sandėlio operacijoms. Baisu prie metalo ar skysčių, nebent už specialias versijas mokėsite 10–30 kartų daugiau.



HF žymos (13,56 MHz) nuskaitomos mažesniu atstumu, galbūt iki metro, tačiau jos yra daug stabilesnės aplink metalą. Štai kodėl įrankio stebėjimo ir darbo-proceso programose-dažnai naudojamas HF, nors už žymą kainuoja daugiau.



LF žymos (125–134 kHz) yra atspariausios, gali nuskaityti per ploną metalą, puikiai veikia aplink skysčius, tačiau diapazonas ribojamas iki maždaug 10 cm ir galite pamiršti, kad vienu metu neskaitysite kelių žymų.



Štai kaip tai atrodo pagal faktines išlaidas:



Dažnis	Už -žymos mokestį pagal apimtį	Skaitymo diapazonas	Metalo tolerancija	Kai turi prasmę
LF	0,75–5,00 USD	~10cm	Puikiai	Įėjimo kortelės, gyvūnų sekimas
HF	0,20–2,00 USD	Iki 1m	Gerai	Gamyba WIP, apsauga nuo{0}}padirbinių
UHF	0,10–1,50 USD	1-12m	Prastas (standartinis)	Tiekimo grandinė, mažmeninės prekybos inventorius
UHF ant-metalo	0,75–4.00+ USD	1-8m	Sukurta tam	Metalinių dalių sekimas, įrankių valdymas



Mano minėtas Vietnamo tekstilės klientas? Jie pasirinko standartines UHF žymas, skirtas skalbimui pramoninėje temperatūroje. Žymės techniškai atitiko specifikacijų lapo reikalavimus. Jie tiesiog neišgyveno tikromis-pasaulio sąlygomis, nes pigus sujungimo procesas neatlaikė terminio ciklo.



Antenų gamyba: ko jums nesako tiekėjai



Žymos antenos gamybos būdas turi įtakos veikimui, ilgaamžiškumui ir poveikiui aplinkai. Dauguma viešųjų pirkimų komandų niekada apie tai neklausia, todėl aš tai ir kalbu.



Cheminis ėsdinimas yra tradicinis metodas. Aliuminio folija, maždaug 0,030 mm storio, apdorojama geležies chlorido tirpalu ir nereikalingas metalas ištirpsta. Procesas sukuria tankius, tikslius antenos raštus, tačiau sukuria cheminių atliekų. Taip pat yra problema, vadinama šoniniu-graužimu, kai korozinis tirpalas netolygiai įsiskverbia į kraštus. Atsiranda antenos pėdsakai, kurie puikiai atrodo padidinus, tačiau turi mikroskopinių nelygumų, turinčių įtakos veikimo nuoseklumui.



Sidabro pastos spauda yra papildoma alternatyva. Laidus rašalas nusėda antenos rašte, paprastai 15–20 μm storio ir apie 70 % sidabro. Jokių cheminių atliekų, greitesnė gamyba. Laimikis? Spausdintos sidabrinės antenos paprastai rodo 30–100% skaitymo atstumo pablogėjimą, palyginti su vario pėdsakais. UHF programoms tai paprastai yra priimtina. HF žymenims tai gali būti rimta problema.



Vielos įterpimas yra trečioji galimybė. Ultragarsinė įranga įspaudžia emaliuotą vielą (apie 0,25 mm skersmens) į pagrindą. Pramonės atstovai paprastai mano, kad tai geriausias našumo-ir sąnaudų santykis, tačiau gamybos pajėgumai yra riboti.



Avery Dennison plėtoja savo „Pure™“ produktų liniją, kuri teigia, kad anglies pėdsakas yra 70-90 % mažesnis nei tradicinis ėsdinimas. Jie tai patvirtina trečiųjų šalių aplinkosaugos produktų deklaracijomis pagal ISO 14020. Ar tai svarbu priimant sprendimą dėl pirkimo, priklauso nuo to, ar jūsų klientams ar reguliavimo institucijoms rūpi anglies dioksido apskaita žymų lygiu.



„Stora Enso“ ECO RFID taikomas kitoks požiūris. Tai 100 % pluošto -pagrindo popieriaus etiketė, kuri išlaikė biologinio skaidumo testą pagal EN 13432, ISO 17088 ir ASTM D6400. Akivaizdus klausimas yra ilgaamžiškumas, ir, tiesą sakant, dar neturiu pakankamai lauko duomenų, kad galėčiau pasakyti, kaip jie laikui bėgant veikia sudėtingose ​​programose.

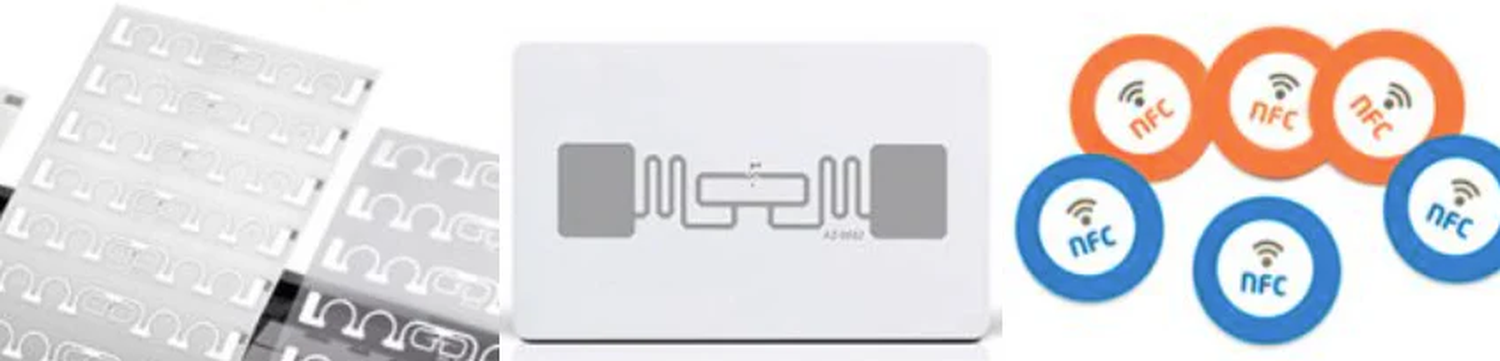

Lustų klijavimas yra ta vieta, kur žymės iš tikrųjų sugenda



Jei norite suprasti, kodėl pigios etiketės sugenda, pažiūrėkite į lustų sujungimo procesą.



Atverčiant{0}}lustą sujungiant lustui prie antenos naudojami anizotropiniai laidžiai klijai (ACA). IEEE paskelbė apie tai ir gedimų režimų tyrimus, kurie yra naudingi visiems, priimantiems sprendimus dėl tiekimo.



Labiausiai žalingas dalykas, kurį galite padaryti apversti-smulkintai žymai, yra pakartotinis apdorojimas po klijavimo. Tai yra tada, kai žymos kaitinamos, kai jos paverčiamos etiketėmis arba gatavais produktais. Dauguma lauko gedimų atsiranda dėl šio žingsnio.



Temperatūros svyravimai sukelia nuolatinių problemų. Gedimai įvyksta būtent tada, kai keičiasi temperatūra, o ne veikiant pastoviai{1}}. Tai apsunkina diagnozę, nes žyma gali būti gerai patikrinta kontroliuojamoje aplinkoje ir sugesti naudojant faktiškai, kai temperatūra svyruoja.



Varinės antenos modeliai sukelia patikimumo problemų dėl lenkimo paties klijavimo proceso metu. IEEE mokslininkai nustatė, kad ilgalaikis našumas labai pablogėjo, kai antenos substratas sulinko pritvirtinant lustą.



Drėgmės ciklas tarp 85% ir 10% santykinės drėgmės, kartu su temperatūros svyravimais, atskleidė didelius patikimumo skirtumus tarp žymenų, sujungtų su skirtingais parametrais. Žymos, kurios išlaikė pradinį kokybės patikrinimą, nepavyko po aplinkos streso.

(ieeeexplore.ieee.org/document/5270585/)



Ką tai reiškia praktiškai? AQL 2.5/4.0 standartas pagal ISO 2859-1, kurį dauguma tiekėjų nurodo kaip savo kokybės etaloną, leidžia defektus, kurie atsiranda tik esant realaus pasaulio įtampai. AQL išlaikymas nereiškia, kad žymos išliks jūsų paraiškoje.



Išeiga labai skiriasi priklausomai nuo gamintojo:



Tiekėjo pakopa	Tipiškas derlius	Pirmųjų{0}}metų lauko gedimas
Premium (pvz., Hana RFID)	99.8%	Minimalus
Kokybiški Kinijos gamintojai	97-99%	1-3%
Biudžeto tiekėjai	80-90%	10-20%



Tas 10–20 % nesėkmių procentas biudžeto pakopoje greitai pabrangsta, kai yra . 100 000 žymų po 0,05 USD, tai yra 5 USD,000. 100 000 žymų su 15 % lauko gedimu reiškia 15 000 produktų su stebėjimo problemomis, potencialiais klientų skundais, audito gedimais ir pakeitimo išlaidomis, kurios sumažina pradinės žymos taupymą.





Kas iš tikrųjų vyksta tvarios gamybos programose



Leiskite man peržvelgti keletą konkrečių diegimų, kurie parodo, kur juda pramonė.



Xiamen Xinda IoT implantuojama gijos žyma



Tai patraukė mano dėmesį, nes išsprendžia tikrą problemą. Tradicinės RFID žymos drabužiuose įterpiamos į kainų etiketes arba siuvamos{1}}etiketėse. Klientai juos pašalina nusipirkę, o tai reiškia, kad žyma negali palaikyti nuomos programų, perpardavimo stebėjimo ar naudojimo pabaigos-perdirbimo{4}.



„Xiamen Xinda“ sukūrė sriegio-tipo žymą su lusto moduliu ir mikro-laidine antena, apvyniota specialiomis medžiagomis. Atlaiko iki 200 laipsnių temperatūrą ir daugiau nei šimtą skalbimo ciklų. Žyma įterpiama tiesiai į drabužius gamybos metu ir išlieka per visą gaminio gyvavimo ciklą.



Keli drabužių prekės ženklai ir gamyklos šiuo metu išbando šią technologiją. Tikslas – sudaryti sąlygas žiedinės ekonomikos verslo modeliams, kuriems reikalingas nuolatinis produktų identifikavimas. Ar tai pasieks visuotinį pritaikymą, priklauso nuo to, ar prekės ženklai gali pateisinti papildomas išlaidas nuomos ar perpardavimo pajamų srautais.



Toppan Printing's Near cross® D 2.9



Japonijos darbo jėgos trūkumas verčia gamintojus ieškoti sprendimų, kurie pašalina rankinį duomenų įvedimą. Toppan sukūrė RFID žymą be -akumuliatorių su įmontuotu e-popieriniu ekranu. Žyma atnaujina matomą informaciją belaidžiu ryšiu, todėl kiekviename gamybos etape nereikia spausdinti ir keisti fizinių etikečių.



Akivaizdus pritaikymas yra kanban sistemos ir gamybos grindų valdymas. Vietoj to, kad darbuotojai fiziškai keistų etiketes ar rašytų ant instrukcijų lapų, RFID sistema ekraną atnaujina automatiškai. Toppan tai vertina kaip efektyvumo didinimą ir naudą aplinkai, nes sunaudojama mažiau popieriaus.



IFCO daugkartinio naudojimo pakuotės modelis



Tai turbūt geriausias RFID pavyzdys, įgalinantis iš esmės kitokį verslo modelį. IFCO neparduoda pakuočių. Jie teikia bendrą standartizuotų konteinerių telkinį, kuris cirkuliuoja visose šviežių produktų tiekimo grandinėse. Atskiros įmonės naudoja konteinerius, juos grąžina, o IFCO tvarko logistiką.



RAIN RFID žymos kiekvienoje konteinerio trasos vietoje, ciklų skaičius ir būklė visame tinkle. Duomenys leidžia optimizuoti, o tai nebūtų įmanoma, jei kiekviena įmonė tvarkytų savo pakuotę. „RAIN Alliance“ pabrėžė šį atvejį konkrečiai, nes jis parodo, kad RFID sukuria vertę per tinklo efektus, o ne tik padidina vidinį efektyvumą.



Išlaidų analizė, kuri iš tikrųjų atspindi tikrus projektus



Žymės kaina, į kurią visi sutelkia dėmesį, yra gal 15–20% faktinių diegimo išlaidų. Štai kaip atrodo visas vaizdas:



Įprastos gamybos RFID diegimo išlaidos



Aparatūra

• Fiksuoti skaitytuvai: 1500–4000 USD už vienetą
• Antenos: kiekviena nuo 50 iki 300 USD, paprastai 2–4 vienam skaitytuvui
• Delniniai kompiuteriai: nuo 1000 USD iki 4500 USD, priklausomai nuo tvirtumo
• Kodavimo spausdintuvai: 1500–5000 USD



Programinė įranga ir integracija

• Tarpinė programinė įranga: 5000–20 000 USD
• ERP / WMS integracija: nuo 10 000 USD iki daugiau nei 100 000 USD (tai yra didelis kintamasis)
• Metinė priežiūra / debesis: nuo 1 000 iki 50 000 USD, priklausomai nuo masto



Žymos tome

• Standartinės UHF etiketės: nuo 0,05 USD iki 0,15 USD už 10 tūkst
• Specialybė / tvirtas: nuo 0,50 USD iki 10,00 USD, priklausomai nuo reikalavimų



Turkijos džinsinio audinio gamintojas paskelbė išsamius jų įgyvendinimo skaičius: 312 233 EUR pradinė investicija į 2 mln. gaminių žymėjimą kasmet. Mėnesio santaupos sumažėjo iki 5 454 eurų sumažinus darbo jėgą ir 15 625 eurų dėl produktų praradimo ir išvengiant baudų. Metinė grąža apie 253 000 €, palyginti su pradine investicija. (supplychaindive.com)



„Bosch“ gamykloje Eisenach buvo įdiegta 60 000 RFID{2}}įgalintų „kanban“ kortelių ir kasmet sutaupoma 1 mln. EUR. Alternatyva būtų buvę pasamdyti 50 papildomų darbuotojų, kurie rankiniu būdu nuskaitytų 12 milijonų brūkšninių kodų per metus. (rfidjournal.com)



Grąžinti laiko juostą pagal programą



Taikymo tipas	Tipiška investicija	Pagrindinis naudos šaltinis	Atsipirkimo diapazonas
Mažmeninės prekybos inventorius	15 000 USD-50 000 USD už parduotuvę	Darbo + atsargų mažinimas	12-18 mėnesių
Sandėlio valdymas	$30K-$100K	Tikslumas, darbas, susitraukimas	18-24 mėn
Gamyba WIP	$50K-$250K	Proceso matomumas	12-36 mėn
Turto stebėjimas	$10K-$75K	Paieškos laikas, nuostolių prevencija	6-18 mėnesių



„Lululemon“ pasiekė 98 % atsargų tikslumą 500+ parduotuvėse ir atsipirko mažiau nei 12 mėnesių. Tačiau jie yra didelės-maržos, o tai sukelia brangių atsargų išpirkimo. Mažos-maržos komponentų gamintojas nematys to paties grąžos profilio, net jei tikslumo patobulinimai yra tokie patys.



Reguliavimo spaudimas, kuris pagreitina priėmimą



ES skaitmeninio gaminio paso reikalavimai įsigalios 2026 m. Gamintojai, parduodantys į Europą, turės stebėti medžiagas, aptarnavimo istoriją ir perdirbimo duomenis per visą produkto gyvavimo ciklą. Tai neprivaloma.



RFID suteikia šių pasų infrastruktūrą taip, kad spausdintos etiketės ar QR kodai nesutampa. QR kodas veikia tol, kol atspausdinta etiketė nusidėvi arba nepažeidžiama. Įterpta RFID žyma išlaiko gaminio eksploatavimo laiką ir leidžia automatizuoti nuskaitymą dideliu mastu.



FDA Maisto saugos modernizavimo įstatymo 204 skirsnyje nustatomi panašūs maisto atsekamumo reikalavimai Jungtinėse Valstijose. Atitikties terminas yra 2028 m. liepos mėn. RFID jau sudaro apie 32 % maisto produktų atsekamumo technologijų rinkos ir kasmet auga beveik 10 %.



Įmonės, kurios dabar diegia RFID veiklos sumetimais, turės paruoštą infrastruktūrą, kai pasireikš reguliavimo reikalavimai. Laukiančios įmonės susidurs su sutrumpintais diegimo terminais ir galbūt didesnėmis išlaidomis dėl tiekėjo pajėgumų apribojimų.





Dėl ko aš vis dar nesu tikras



„PulpaTronics“ sukūrė be lustų, tik popierinę -RFID žymą, naudodama anglies{1}} grandines. Pirmojo-turo bandymai parodė, kad našumas panašus į vario-valdymo žymas. Jei tai padidėtų, tai galėtų sumažinti išlaidas ir anglies pėdsaką maždaug 70%. Įmonė įsikūrusi JK{8}}ir sulaukė didelio pirkėjų, orientuotų į tvarumą,{9}}dėmesio.



Kyla klausimas, ar „svarstyklės“ ką nors reiškia per ateinančius 2–3 metus. Chipless RFID teoriškai buvo paruoštas dešimtmetį. Per daug kartų girdėjau „beveik ten“, kad susijaudinčiau, kol nematau gamybos apimties siuntų ir lauko veiklos duomenų.



Panašiai biologiškai skaidžios etiketės iš Stora Enso ir kitų buvo išlaikytos laboratoriniais bandymais. IEEE mokslininkai pademonstravo pasyvias UHF žymes ant visiškai biologiškai skaidomo PHBV polimero su 16 metrų nuskaitymo diapazonu. Ar jie išgyvena realioje gamybos aplinkoje esant temperatūrai, drėgmei ir mechaniniams įtempiams, skiriasi nuo to, ar jie tinkamai biologiškai skaidosi kontroliuojamomis kompostavimo sąlygomis.



„RAIN Alliance“ pranešė, kad 2023 m. visame pasaulyje buvo išsiųsta 44,8 mlrd. lustų, ty 32 % daugiau nei per metus. Ta augimo kreivė nelėtėja. Technika veikia. Likę klausimai yra apie sprendimų suderinimą su konkrečiomis programomis ir tikslų bendrų išlaidų apskaičiavimą, o ne tik apie žymų kainų palyginimą.



Jei vertinate RFID tvarią gamybą



Pradėkite nuo faktinių reikalavimų, o ne nuo žymų katalogų. Vokietijos automobilių tiekėjas, su kuriuo praėjusiais metais praradau sandorį, sugrįžo po to, kai nepavyko pigiai įgyvendinti. Kai pagaliau laimėjome tą verslą, sprendimas atrodė visiškai kitaip nei mūsų pradinis pasiūlymas, nes pradėjome iš naujo nuo realių -pasaulio sąlygų, o ne nurodytų specifikacijų.



Prieš įsipareigodami padidinti garsumą, paleiskite bandomąją programą. 5000–25 000 USD už ribotą diegimą, kuris išbando jūsų tikrąją aplinką. Metalo trukdžiai, kraštutinės temperatūros, integracijos sudėtingumas – tai rodomi bandomuosiuose įrenginiuose, kuriuos slepia specifikacijų lapai.



Gaukite derliaus ir kokybės garantijas raštu. Paklauskite apie AQL standartus, defektų pakeitimo politiką ir ar testavimas apima jautrumo svyravimus, ar tik patvirtinimą, kuris buvo priimtas / nepavyko. Skirtumas tarp 99% ir 90% duoda junginių pagal skalę.



Apskaičiuokite visas išlaidas, įskaitant integraciją, mokymą ir proceso pakeitimus. Žymos sudaro gal 20% daugumos projektų biudžetų.



Apsvarstykite, kokius duomenis sistema galėtų pateikti ne tik jūsų tiesioginio naudojimo atveju. Jei pažymėsite produktus atsargų valdymui, ta pati infrastruktūra vėliau galėtų palaikyti tvarumo ataskaitų teikimą, kovos su padirbinėjimu{1}}ar žiedinės ekonomikos programas. Pastatyti pamatą dabar gali būti pigiau nei vėliau.
